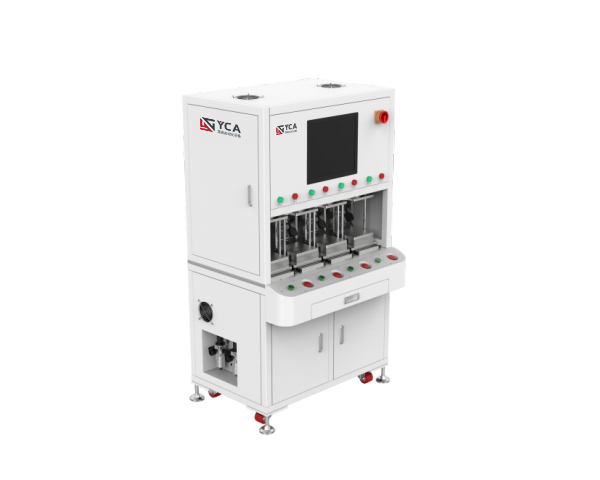

氣密性測試儀從工業生產以來就在不斷地發展與創新，目前已被廣泛應用在工業生產的各個領域。其不僅能夠實現對被測物理的智能化氣密性測試和泄漏的定量分析，而且成本較低，更是不斷推動著氣密性測試技術的快速發展。下麵將對氣密性測試儀的硬件設計與軟件設計進行分析，希望對相關人員提供幫助。

一、硬件設計

硬件在整個氣壓計係統中起著十分重要的作用，而整個氣密性測試儀的硬件係統主要包括觸摸屏顯示模塊、電源模塊、傳感器采集模塊以及電磁閥控製模塊等。其中，在氣密性測試儀的係統設計過程中，測試參數的設置及其控製都是由操作人員通過觸摸屏來完成的，簡單來說，觸摸屏是由芯片根據微控製器發來的不同測量命令導通相應的模擬開關，並向觸摸屏電極提供電壓，把相應電極上的觸電坐標位置所對應的電壓模擬量引入A/D轉換器中，從而對測試參數進行控製；電源模塊的設計。為了保證電源的正常供電，防止工業現場幹擾源所帶來的影響，可以選用獨立的工業極電源進行供電，並且在氣密性測試儀硬件係統設計中，傳感器可以采用一路電源，電路係統板采用一路電源，以此來提供係統的抗幹擾能力，保證測量數據的穩定性和可靠性；電磁閥控製模塊的設計。由於電磁閥線圈發熱會使溫度變化從而帶來係統內部誤差，所以為了避免此誤差，對標準室及密封室要采用氣控閥控製。

二、軟件設計

對於氣密性測試儀的軟件設計可以采用模塊化結構程序設計方法進行設計，並且其係統的全部程序采用Ｃ語言編寫，有易於對係統的調試和維護，並且具有運行速度快、執行效率高的特點。同時，氣密性測試儀軟件係統的整體架構圍繞氣密性測試的基本功能來進行設計，主要分為四個部分：一是硬件初始化子程序，其主要是負責控製芯片和LCD的初始化；二是存儲管理主要是負責測試數據的存儲；三是測試模塊主要是依據測試流程，並按照設定的時間對電磁閥動作進行控製，以便完成各個測試階段的任務；四是觸摸屏顯示模塊主要是負責人機交互，其包括對測試參數的設置、測試數據的實時顯示等；五是信號處理模塊主要是負責對數據進行濾波處理。而對於主程序流程來說，首先，對各個部分進行初始化，並進行while循環，調用AD子函數讀取模擬電壓值；然後根據壓力傳感器的壓力轉換規則對測試到的數據進行轉換處理，再通過數據資料對子函數進行判斷，並根據測試到的壓力值來實現對充氣模塊的控製；最後，將子函數在LCD上進行顯示。
